НЛС надежно зарекомендовало себя в качестве наиболее точного, эффективного и производительного метода сбора геопространственной информации о различных объектах. Суть метода заключается в автоматической регистрации координат точек, принадлежащих поверхности исследуемого объекта, с заданным шагом с помощью лазерного сканера. Скорость сканирования может достигать 1 миллиона точек в секунду, а точность определения координат точек – от 1 мм до нескольких десятков мм. Результатом сканирования и предварительной обработки данных является облако точек в заданной системе координат.
Преимущества метода
Основными преимуществами наземного лазерного сканирования при решении задач создания обмерных чертежей и цифровых трехмерных моделей различных объектов являются:
- высокая скорость проведения работ;
- высокая точность;
- бесконтактность метода сбора данных;
- полнота и детальность получаемых результатов;
- мгновенная трехмерная визуализация;
- минимальное влияние «человеческого фактора».
В целом же применение НЛС позволяет получать качественно иные данные по сравнению с традиционно используемыми методами и технологиями (фототеодолитная съемка, тахеометрическая съемка и т. д.). Материалы, получаемые наземным лазерным сканером, значительно облегчают задачу визуального ознакомления и несут более полную информацию об объекте съемки.
Оборудование

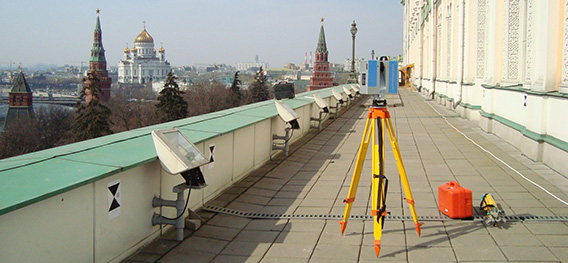

На сегодняшний день наше предприятие имеет наиболее обширный арсенал измерительного оборудования для производства архитектурных обмерных работ среди всех организаций северо-запада. Особо следует подчеркнуть наличие двух наземных лазерных сканирующих систем (НЛСС), различных по своим техническим характеристикам и принципу действия, предназначенных для разного рода задач: импульсная НЛСС Riegl VZ-400 (Австрия) и фазовая НЛСС Zoller&Frohlich Imager 5006 (Германия). Основными характеристиками сканирующих систем, определяющими их возможности и назначение, являются дальность действия и точность, поэтому данные приборы отлично дополняют друг друга и позволяют выполнять сканирование как отдельных деталей и помещений, так и значительных сооружений и комплексов. Совместное их использование позволяет существенно снижать трудозатраты на производство обмерных работ и повышать общую информативность и детализацию создаваемых чертежей и трёхмерных моделей.
Итак, применение метода наземного лазерного сканирования позволяет создавать в полном объеме архитектурные обмерные чертежи с высокой точностью и детализацией в предельно сжатые сроки. В результате сканирования получается трёхмерная точечная модель исследуемого объекта в заданной системе координат с высокой плотностью (расстояние между отдельными точками может достигать 1-3 мм). В процессе последующей обработки облаков точек создаются ортофотопланы, которые представляют черно-белое или цветное цифровое изображение исследуемого объекта высокой детализации, построенное по строгим математическим алгоритмам. В качестве поверхности проектирования может выступать как плоская поверхность, так и поверхности второго порядка: сфера, цилиндр, эллипсоид, тор и т. д. В дальнейшем на основе ортофотоплана создается чертеж в векторной форме, соответствующий по точности и степени детализации требованиям соответствующих нормативных документов, который может быть использован для работы как в цифровом, так и в бумажном виде. Результатом выполняемых ООО «НПП «Бента» обмерных работ является полный пакет чертежей, оформленный по всем требованиям нормативных документов, в который входят поэтажные планы зданий, разрезы, чертежи фасадов, интерьеров, деталей и шаблонов, а также точные цветные ортоизображения на прямолинейные и криволинейные поверхности любой сложности. Заказчиками наших работ являются архитекторы, строители, реставраторы, проектировщики.
